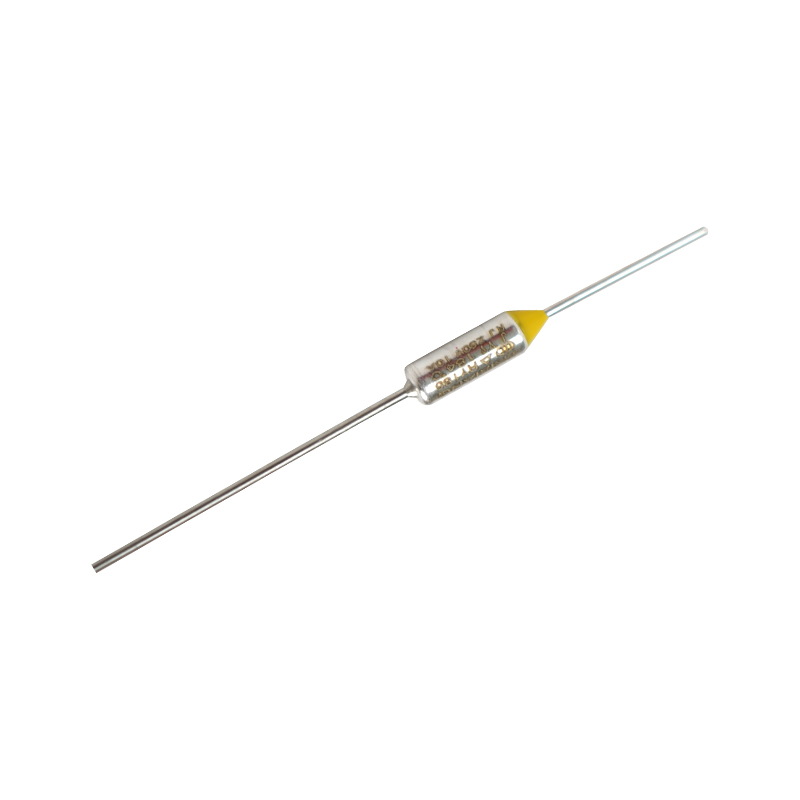

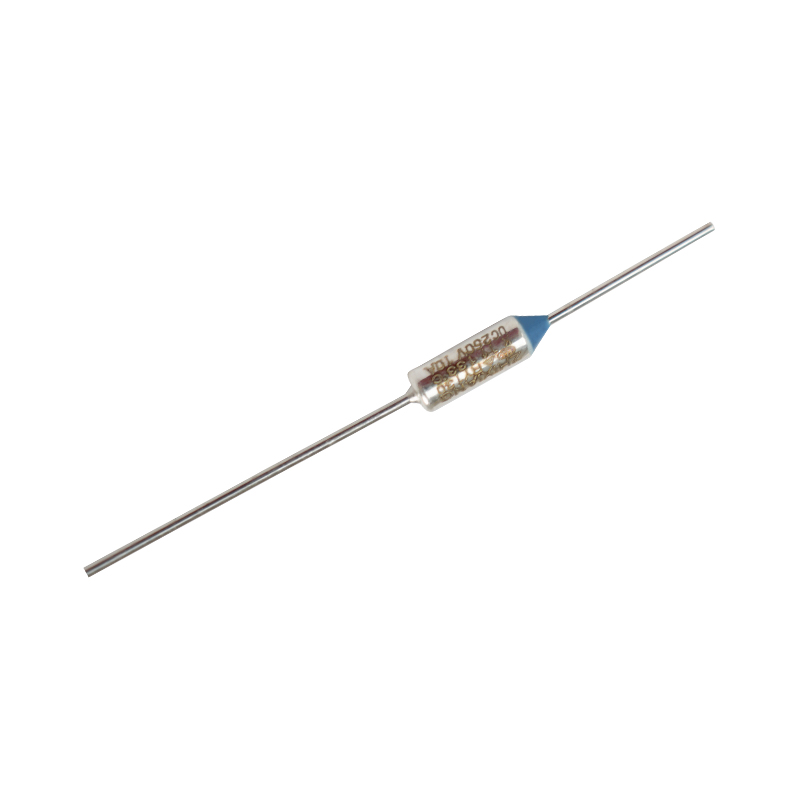

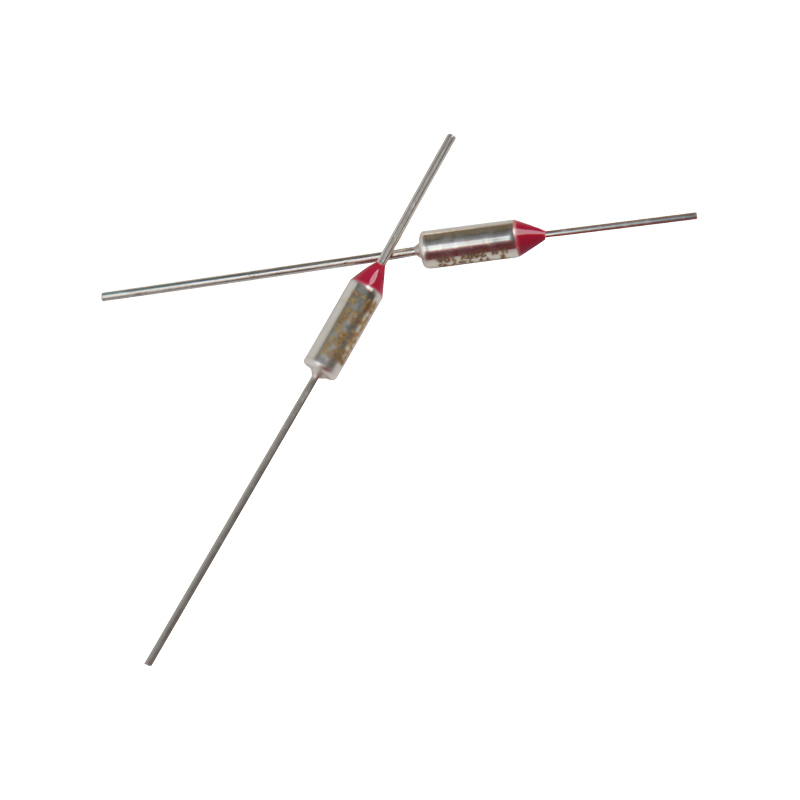

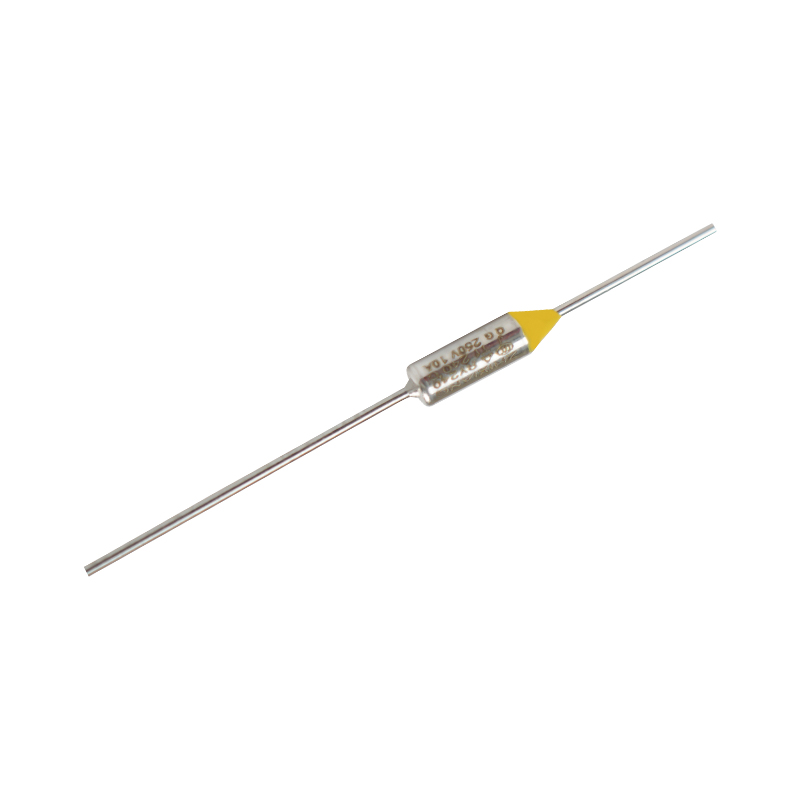

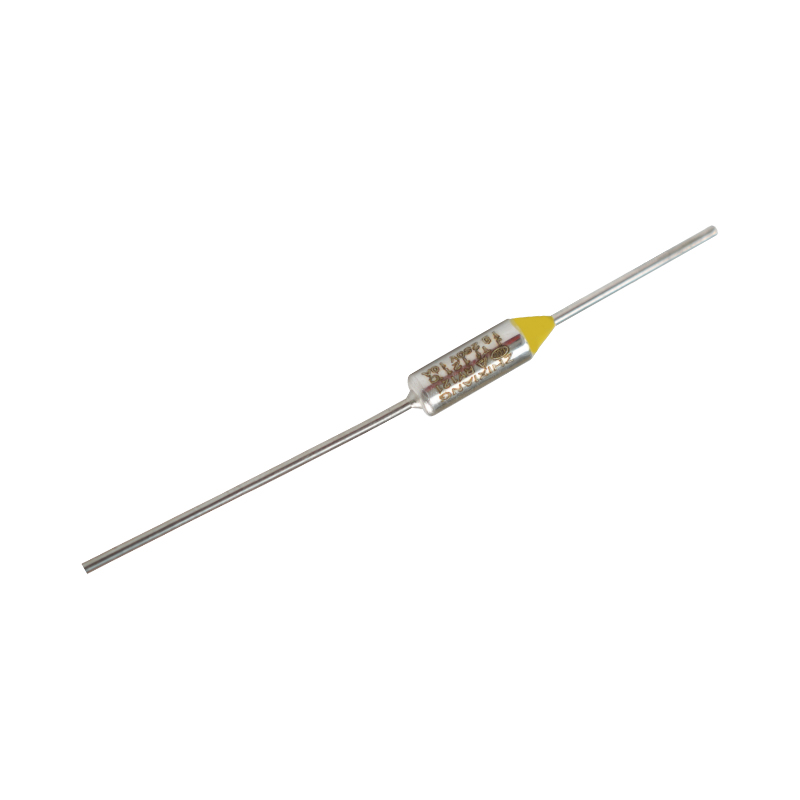

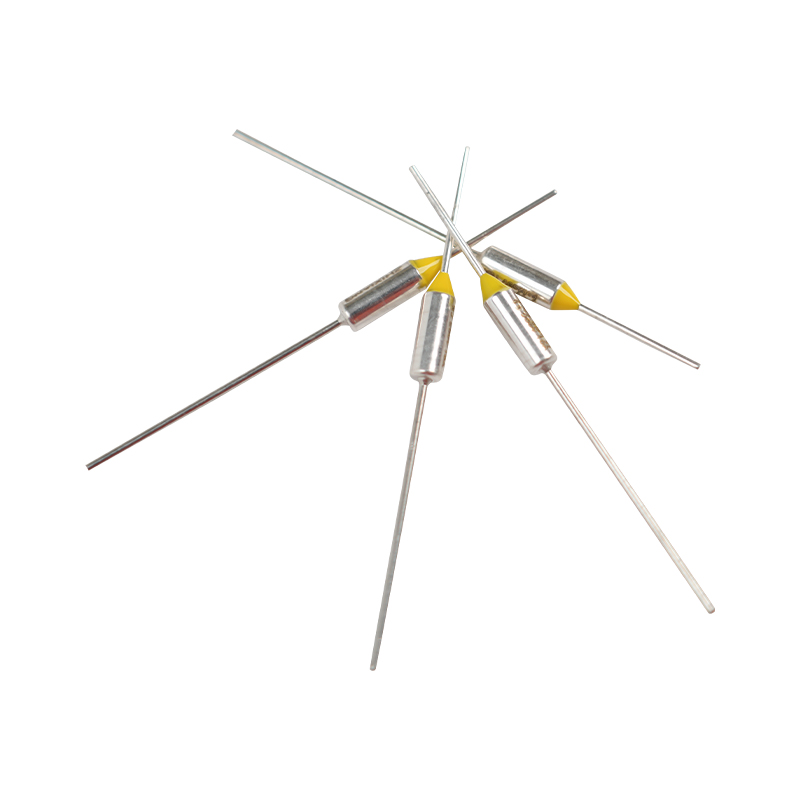

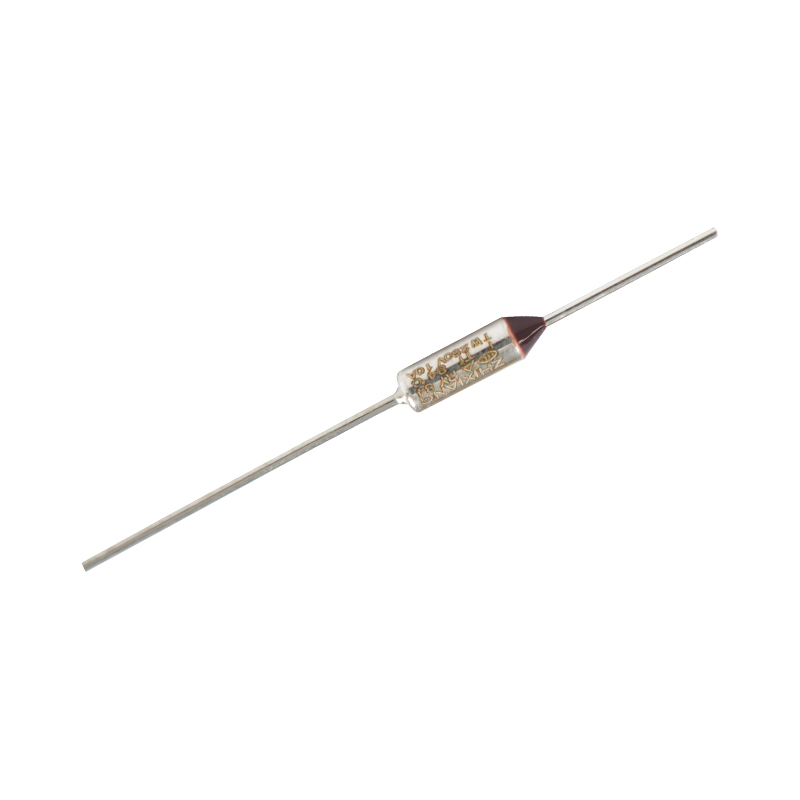

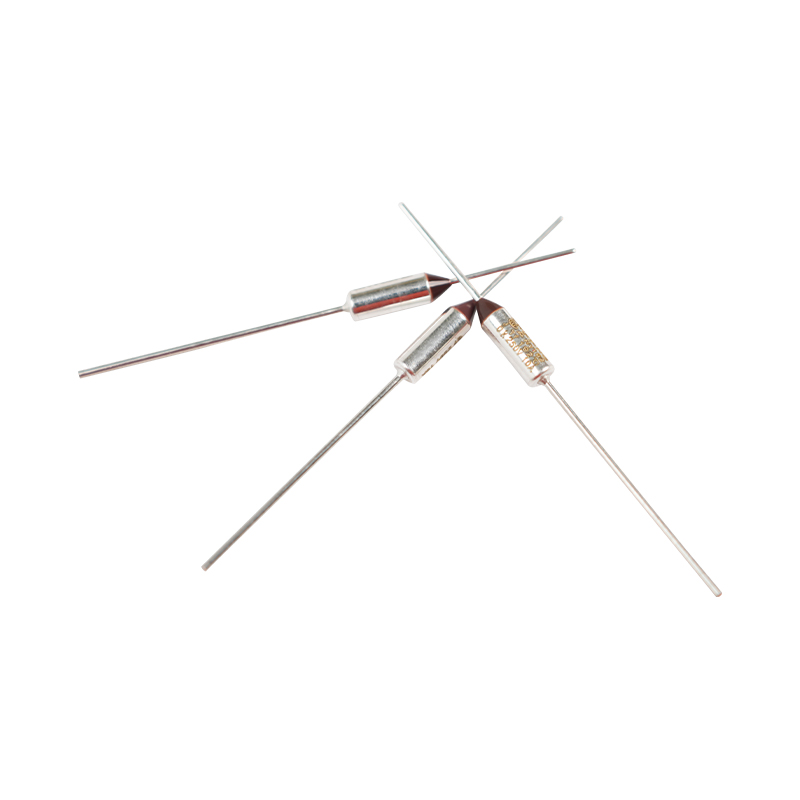

فیوز حرارتی یکبار مصرف وسیله ای است که برای حفاظت مدار استفاده می شود و عمدتاً برای جلوگیری از آسیب دیدن تجهیزات یا ایجاد آتش سوزی در اثر گرمای بیش از حد استفاده می شود. هنگامی که دما از مقدار تنظیم شده بیشتر شود، مدار را از طریق مکانیزم فیوز قطع می کند و در نتیجه از تجهیزات محافظت می کند.
ویژگی
- بسیار حساس به دمای محیط
- دمای عملیاتی دقیق و پایدار
- ساختار فشرده، آب بندی شده با اپوکسی
- عملکرد قابل اعتماد
- تحت روش های کنترل کیفیت دقیق تولید می شود
- تایید شده توسط استانداردهای ایمنی بین المللی مختلف مانند TUV CB KC PSE CCC و غیره.
اصل عملیات
قطع حرارتی نوع گلوله - زمانی که دمای محیط از قطع حرارتی به دمای عملیاتی خود می رسد، گلوله ذوب می شود، فنر A منبسط می شود و تماس اسلاید از سرب A دور می شود. سپس مدار الکتریکی برای همیشه قطع می شود.
- سنجش دما: فیوز حرارتی حاوی یک قرص ترمیستور در داخل است. هنگامی که دما به مقدار تنظیم شده می رسد، قرص ذوب می شود یا تغییر شکل می دهد.
- مکانیسم فیوزینگ: پس از ذوب شدن قرص، ساختار مکانیکی داخلی مدار را قطع می کند و از ادامه جریان جریان جلوگیری می کند.
- استفاده یکبار مصرف: پس از سوختن فیوز، قابل بازیابی نیست و باید تعویض شود.

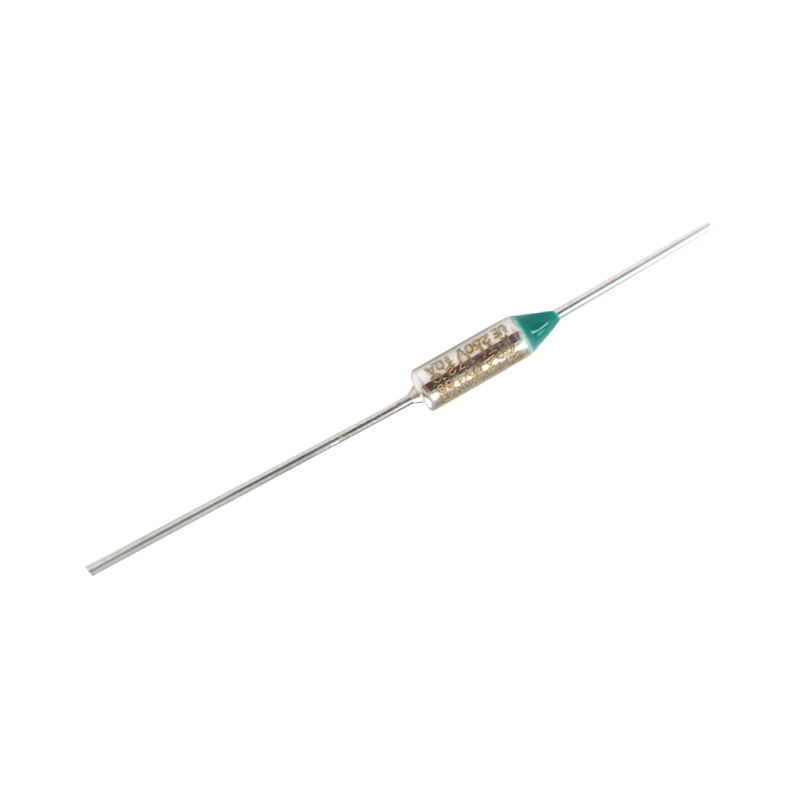

نوع RY
فیوز حرارتی RY از یک پوسته فلزی با ذرات حساس به دما (شیمی آلی) به عنوان عنصر حسی فیوز دما استفاده می کند، ساختار مواد حسگر دما انرژی می گیرد، امپدانس داخلی کوچک با جریان قطع تا 6A تا 15A(AC) است.

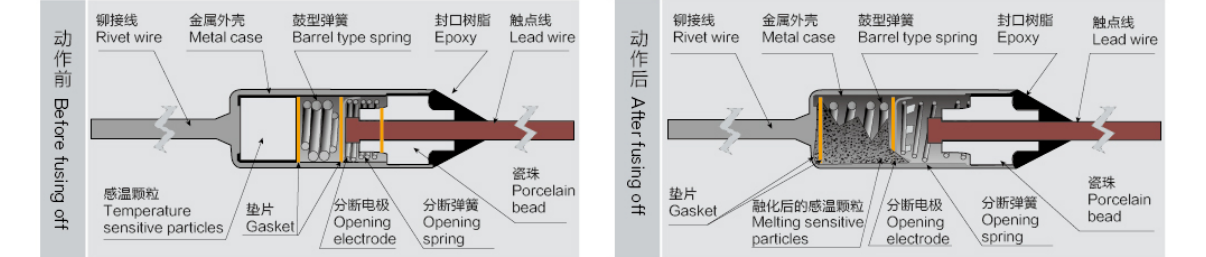

الکترود بازکننده، فنر، ذرات حساس در محفظه فلزی فیوز حرارتی RY وجود دارد. فنر نوع بشکه ای فشرده می شود تا در کیس نصب شود، می تواند با کمک واشر با سیم سربی تماس بگیرد، در شرایط عادی، برق از سیم سربی، الکترود بازکن، جعبه فلزی و سیم پرچ عبور می کند.
هنگامی که دمای محیط از دمای عملیاتی فراتر رود، ذرات حساس توسط گرمای سیم سرب ذوب می شوند. در این شرایط، فنر باز می شود و نیروی کشسانی الکترود را به فنر فشار می دهد تا اتصال با سیم سربی قطع شود. جریان نیز قطع می شود.
ویژگی های اصلی
- کنترل دقیق دما: دمای فیوز را با توجه به نیاز تجهیزات تنظیم کنید.
- پاسخ سریع: وقتی دما از حد استاندارد بیشتر شد، مدار را به سرعت قطع کنید.
- قابلیت اطمینان بالا: ساختار ساده و عملکرد پایدار.
- ایمنی قوی: به طور موثر از آسیب آتش سوزی یا تجهیزات ناشی از گرمای بیش از حد جلوگیری کنید.
فیلدهای کاربردی
- لوازم خانگی: اتو الکترونیکی، سشوار، بخاری، قهوه ساز، آب سردکن، نانوایی، اجاق برقی، زودپز برقی، کتری برقی، مایکروفر، تهویه مطبوع، یخچال، ماشین لباسشویی، آبگرمکن، هود، کابینت ضد عفونی و غیره.
-0 لوازم اداری: دستگاه فتوکپی، دستگاه فکس، چاپگر اسکنر، کاغذ خردکن
- لوازم جانبی لوازم خانگی: ترانسفورماتور ولتاژ، آداپتور، موتورهای الکتریکی، بردهای کامپیوتر، کانکتور و غیره.
-قطعات الکترونیکی: خازن، مقاومت، باتری و غیره.
-تجهیزات صنعتی: مانند موتور، ترانسفورماتور و غیره.
-0دیگر: لوازم ماساژ، تجهیزات دارویی، اسباب بازی های الکترونیکی و غیره.
یادداشت ها
- انتخاب صحیح: با توجه به دمای عملیاتی و جریان تجهیزات، مدل مناسب را انتخاب کنید.
- محل نصب: باید در مکانی نصب شود که مستعد گرما باشد.
- بازرسی منظم: مطمئن شوید که به درستی کار می کند و قطعات دمیده شده را به موقع تعویض کنید.
فیوزهای حرارتی یکبار مصرف تجهیزات حفاظت مدار مهمی هستند که از گرم شدن بیش از حد تجهیزات از طریق مکانیزم فیوز جلوگیری می کنند و به طور گسترده در لوازم خانگی، الکترونیک و تجهیزات صنعتی استفاده می شوند.
